在雙碳目標的持續推動下，我國風電、光伏電站裝機規模連年攀升，已成為新型電力系統的核心電源組成。而絕緣劣化引發的設備故障，是造成新能源電站非計劃停機、巨額發電損失的核心誘因，局部放電作為絕緣劣化的早期核心征兆，其精準檢測是電站絕緣狀態管控的關鍵。局部放電檢測儀（行業內簡稱局放儀），正是風電光伏電站實現設備絕緣缺陷早期預*、全生命周期運維的核心專用儀器。

一、風電光伏電站局放檢測的核心場景特征與痛點

二、風電光伏電站全場景局放儀核心設備搭配

1. 手持式局放儀：全場景日常巡檢基礎標配

• 核心適配場景：光伏電站箱逆變一體機、直流匯流箱、配電室 10kV-35kV 開關柜的月度全覆蓋巡檢；風電場塔筒底部開關柜、箱式變壓器的季度巡檢，機艙內設備的半年度初篩；電站設備異常告*后的現場快速應急排查；新投運設備交接驗收的快速普測。
• 核心選型要求：這款局放儀需具備強抗干擾能力，可有效過濾光伏逆變器、風電變流器帶來的高頻電磁干擾；支持超聲波信號耳機監聽，可在野外嘈雜環境下精準識別局放異常信號；具備標準化的異常閾值告*功能，檢測數據可自動存儲與導出；需具備防塵、防水、抗跌落的工業級設計，適配電站野外巡檢的惡劣環境。
• 應用價值：該類型局放儀解決了電站大批量分散設備的快速普測難題，可大幅提升巡檢效率，快速篩選出局放異常設備，為后續精準檢測鎖定目標，從源頭減少漏檢風險，是電站運維體系的第一道篩查防線。

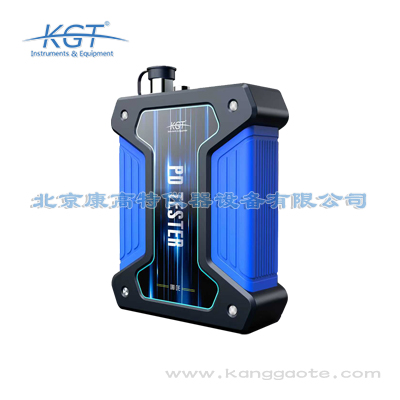

2. 多技術融合便攜式局放儀：精查與合規試驗核心設備

• 核心適配場景：手持式局放儀篩查出異常設備的復核精查與故障診斷；風電機組發電機、變流器、箱變的年度絕緣狀態專項檢測；光伏電站逆變器、箱變、集電線路電纜接頭的半年度精查；電站升壓站主變壓器、GIS 設備、高壓電纜線路的交接試驗與周期性預防性試驗，檢測結果完全符合 GB/T 7354-2018、DL/T 417-2019 等行業標準要求；設備故障后的溯源分析與修復復檢。
• 核心選型要求：該類型局放儀需具備多通道同步采集能力，可實現多技術數據交叉驗證，有效過濾現場強電磁干擾，避免誤判；支持風電發電機、光伏逆變器等沖擊性負荷下的局放信號捕捉，具備寬頻帶檢測范圍；內置 AI 放電類型識別算法，可精準識別絕緣氣隙、金屬毛刺、懸浮電位、沿面放電等典型缺陷；操作流程標準化，數據分析可視化，適配電站運維人員的能力水平。
• 應用價值：這款局放儀解決了電站高壓設備的精準檢測與合規性試驗需求，可精準定位缺陷位置、評估缺陷嚴重程度，為運維決策提供*的數據支撐，既避免了過度檢修造成的成本浪費，也杜絕了缺陷漏判引發的重大故障，是電站絕緣狀態管控的核心設備。

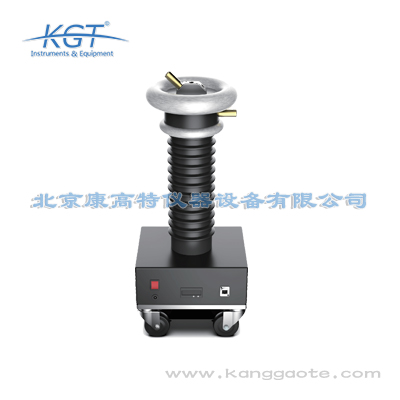

3. 專用型局放儀：特殊場景定制化檢測補全設備

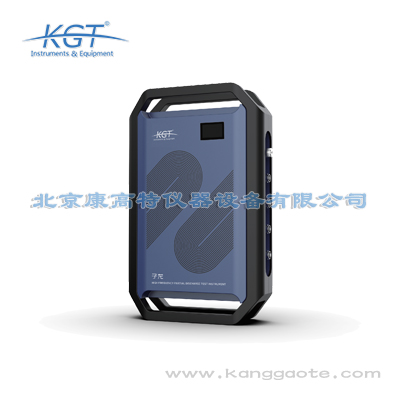

• 高頻電流 HFCT 專用局放儀：核心適配電站高壓集電線路、地埋電纜、電纜接頭、變壓器套管末屏、中性點的局放檢測。風電光伏電站集電線路分布廣、電纜接頭數量多，是絕緣故障的高發區，這款局放儀可通過鉗形互感器非侵入式套設在電纜接地線上，精準捕捉電纜局放信號，實現長距離電纜的故障定位，*適配野外電纜溝、直埋電纜的現場檢測需求。
• 特高頻 UHF 專用局放儀：核心適配電站升壓站 GIS 氣體絕緣開關設備、GIL 管道、大型主變壓器的局放檢測。GIS 設備是升壓站的核心樞紐，一旦發生故障會造成全站停電，這款局放儀可有效避開現場低頻電磁干擾，精準捕捉 GIS 內部局放產生的特高頻電磁波信號，實現放電源的厘米級精準定位，對 GIS 內部自由金屬顆粒、絕緣件缺陷等隱蔽性故障的檢測效果*。
• 風電專用超聲波局放儀：核心適配風電機組機艙內發電機定子絕緣、齒輪箱、主軸軸承的局放與電蝕檢測。風機機艙內空間狹小、振動強、電磁干擾大，這款專用局放儀配備抗振動濾波探頭、耐高溫傳感器，可精準捕捉發電機絕緣局放信號與軸承電蝕產生的超聲波信號，*適配塔筒高空、強振動的特殊檢測環境。

4. 在線式局放監測系統：核心設備全時段管控設備

• 核心適配場景：?jiǎn)螜C(jī)容量 2.5MW 及以上風電機組發電機、變流器、箱變的長期在線監測；電站 220kV 及以上升壓站主變壓器、GIS 設備的全時段在線監測；山地光伏、水面光伏、海上風電等交通不便、運維難度大的區域，箱逆變一體機、集電線路核心接頭的分布式在線監測；重要負荷配套光伏電站的保電設備實時監測。
• 核心選型要求：這款局放儀需具備工業級防護能力，可在風沙、鹽霧、高低溫等惡劣環境下長期穩定運行；具備強抗干擾能力，可在電站強電磁環境下精準識別真實局放信號，避免誤告*；內置 AI 智能算法，可實現異常信號自動識別、風險等級自動評估；支持對接電站 SCADA 系統、運維管理平臺，實現數據集中管控與遠程訪問，適配無人值守站點的運維需求。
• 應用價值：該類型局放儀解決了電站偏遠無人值守場景下的設備管控難題，可 24 小時不間斷監測，不放過任何間歇性、偶發性的局放信號，能在絕緣缺陷發展早期實現預*，為運維人員預留充足的處置時間，徹底解決長巡檢周期帶來的漏檢風險，大幅降低人工巡檢成本，杜絕核心設備突發故障造成的巨額發電損失。

三、風電光伏電站全場景局放檢測整體方案

1. 基礎層：標準化日常普測方案

• 光伏電站執行標準：箱逆變一體機、直流匯流箱執行月度巡檢，每臺設備設置 3-5 個標準化檢測點位，記錄 TEV 信號強度、超聲波信號幅值，超出閾值的設備立即標記并納入精查流程；配電室開關柜執行雙周巡檢，重點檢測斷路器室、母線室、電纜室，建立完整的巡檢數據臺賬，實現單臺設備的絕緣狀態趨勢跟蹤。
• 風電場執行標準：塔筒底部開關柜、箱變執行季度巡檢，每臺風機全覆蓋檢測；機艙內發電機、變流器執行半年度巡檢，搭配專用探頭完成狹小空間內的檢測；集電線路電纜分支箱執行季度巡檢，重點檢測電纜接頭部位。
• 落地要求：制定統一的巡檢作業指導書，明確檢測點位、操作流程、異常閾值、記錄規范，所有巡檢數據統一上傳至電站運維管理平臺，實現數據可追溯，確保巡檢無死角、無漏檢。

2. 層：周期性精查與預防性試驗方案

• 周期性精查計劃：風電機組發電機、變流器、箱變執行年度專項精查，采用聲電聯合檢測技術，全面評估設備絕緣狀態，每年大風季節前增加一次專項檢測；光伏電站逆變器、箱變、集電線路電纜接頭執行半年度精查，采用 HFCT 局放儀完成電纜全線路檢測，每年迎峰度夏前增加一次專項檢測；手持式局放儀標記的異常設備，需在 72 小時內完成精查，定位缺陷位置、評估缺陷嚴重程度，出具處置建議。
• 合規性試驗計劃：新投運設備的交接試驗、運行中設備的年度預防性試驗，嚴格按照 GB/T 7354、DL/T 相關行業標準執行，采用便攜式局放儀完成視在放電量的精準校準測量，出具合規的試驗報告，確保設備絕緣性能符合標準要求，杜絕帶缺陷設備投運。

3. 核心層：關鍵設備在線監測方案

• 風電場部署方案：所有并網風電機組全部安裝風機專用在線式局放儀，在發電機定子、變流器進出線、箱變高低壓側部署 UHF、超聲波、HFCT 傳感器，數據通過風機環網傳輸至集控中心，實現全風場風機絕緣狀態的集中管控；升壓站 220kV 及以上主變、GIS 設備部署高精度在線式局放監測系統，對接電網調度系統，實現異常信號實時告*。
• 光伏電站部署方案：110kV 及以上升壓站主變、GIS 設備部署在線式局放監測系統；山地、水面、戈壁等交通不便的光伏區域，核心箱逆變一體機部署分布式在線局放監測終端，數據通過無線傳輸至集控中心，實現偏遠區域設備的遠程管控；重要保電配套光伏電站，核心供電設備全部部署在線式局放儀，保障供電的*連續性。
• 系統功能落地：后臺平臺實現實時數據監控、異常自動分級告*、缺陷發展趨勢分析、歷史數據追溯、遠程診斷等功能，建立設備絕緣狀態的全生命周期檔案，結合 AI 算法實現缺陷風險的提前預判，推動電站運維從 “計劃?rùn)z修” 向 “狀態檢修” 轉型。

4. 應急層：故障處置與溯源分析方案

• 應急排查流程：當設備出現跳閘、異響、溫差異常、后臺告*等情況時，運維人員第一時間攜帶手持式局放儀趕赴現場，完成異常信號的快速初判，鎖定故障設備范圍；隨后采用便攜式局放儀開展精準檢測，定位故障點，確認缺陷類型與嚴重程度，制定應急處置方案，避免缺陷擴大引發重大事故。
• 溯源與復檢流程：設備故障解體后，采用便攜式局放儀開展缺陷溯源分析，驗證故障原因，優化后續運維策略；設備缺陷修復完成后，采用局放儀開展投運前復檢，確認缺陷完全消除、絕緣性能符合標準后，方可并網投運，杜絕二次故障的發生。

四、方案落地保障與優化建議

五、總結
